Ülevaade

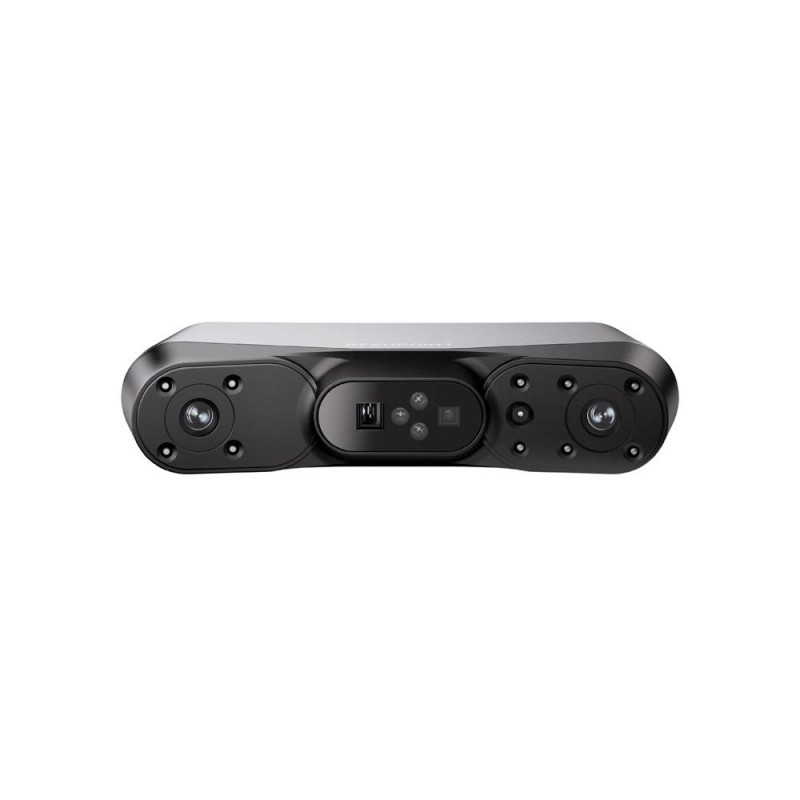

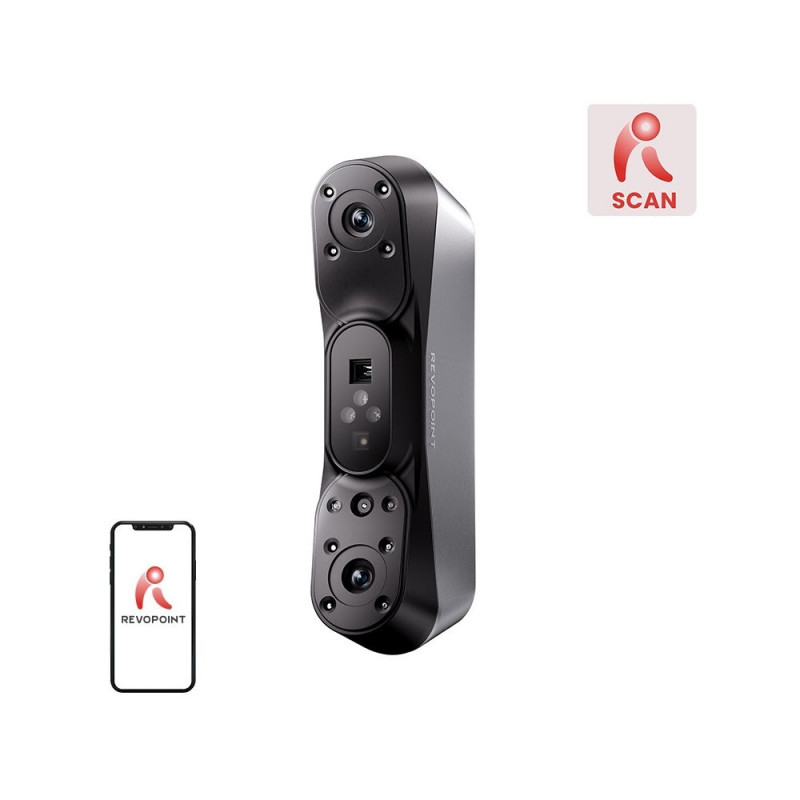

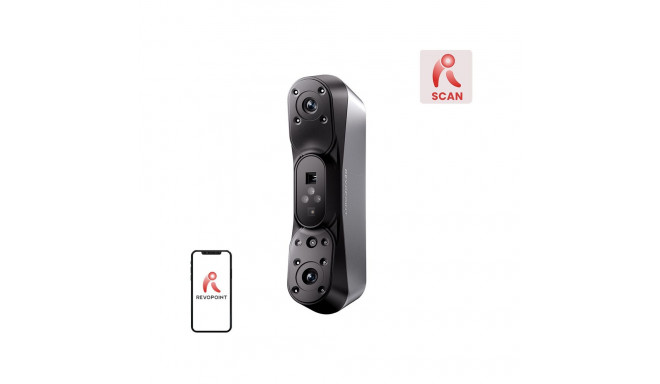

Revopoint POP 4 on täiustatud 3D-skanner, mida saab kasutada nii käsitsi kui lauaarvutil põhinevalt. Seade kasutab kolme andmete jäädvustamise tehnoloogiat: blue multi-line laser, full-field infrared structured light, ja VCSEL projection. POP 4 pakub kuni 0.03 mm täpsust laserrežiimis, RGB-värviskaneerimist, Real-Time AI Segmentation funktsiooni ja tuge Gaussian Splatting mudelitele. Toetatud on objektid suurusega 10 × 10 × 10 mm kuni 2 × 2 × 2 m; ühenduvus Wi-Fi 6 ja USB-C kaudu ning ühilduvus Windows, macOS, Android ja iOS operatsioonisüsteemidega teeb seadme ideaalseks tootedisaini, reverse engineeringu, kvaliteedikontrolli, objektide digitaliseerimise ja 3D-printimiseks mudelite ettevalmistamise jaoks.

POP 4 on loodud kasutajale, kes vajab kõrge täpsusega geomeetrilist jäädvustamist. Multi-line laser režiimis saavutab seade ühe mõõtmise täpsuse kuni 0.03 mm, mis võimaldab püüda peeneid detaile mehhaanilistes osades, tehnilistes mudelites või tööstuskomponentides. Punktipilve tihedus kuni 0.05 mm võimaldab luua detailseid mudeleid, mis on valmis edasiseks töötlemiseks CAD-tarkvaras või 3D-printimiseks. Volumetriline täpsus 0.03 mm + 0.05 mm × L(m) kehtib eksklusiivselt laserrežiimides ja tasub meeles pidada kõige rangemate mõõtmetega rakenduste puhul.

Skanner kasutab kolme sõltumatut andmete jäädvustamise tehnoloogiat, nii et saad valida sobiva režiimi vastavalt objektile. Multi-line laser režiim (30 crosshairs) on mõeldud tehniliste komponentide ja täpsust nõudvate pindade skaneerimiseks. Full-Field HD, mis kasutab infrared structured light, võimaldab mugavalt skaneerida nägusid, figuure ja objekte ilma markeriteta. VCSEL mode on optimeeritud suuremate objektide ja välitingimuste jaoks, võimaldades kiiret andmete kogumist suuremast kaugusest.

Üks POP 4 eripära on tugi Gaussian Splatting tehnoloogiale. Traditsiooniliste ainult võrkudel (mesh) põhinevate mudelite asemel võimaldab see lahendus luua fotorealistlikke 3D-objekte väga kõrge visuaalse kvaliteediga. Tehnoloogia jäljendab täpsemalt valguse ja materjalipindade vastastikmõju, parandades peegelduste, läbipaistvuse, karvade, kangaste ja keerukate tekstuuride renderdamist. Valmis mudelid saab eksportida SPLAT formaadis ja kasutada VR-, AR-, animatsiooni-, tootepildistuse ja digimeedia projektides.

POP 4 on varustatud Real-Time AI Segmentation funktsiooniga, mis analüüsib skaneeritavat stseeni automaatselt reaalajas. AI-algoritmid tuvastavad objekti ning eemaldavad kohe tausta, tööpinna ja muud tarbetud keskkonnaelemendid. Süsteem suudab ka tuvastada käed, mis hoiavad skaneeritavat eset, ning eemaldada need mudelist ilma lisasekkumiseta. See tagab skaneerimisel juba oluliselt puhtamad mudelid ja vähendab järelprotsessiks kuluvat aega.

Sõltuvalt valitud režiimist suudab POP 4 jäädvustada 15 kuni 105 kaadrit sekundis. Laserrežiim võimaldab püüda kuni 2 000 000 punkti sekundis, tagades kõrge täpsuse ja sujuva töö. Full-Field režiimis suureneb jäädvustatud punktide arv kuni 5 000 000 punkti sekundis, kiirendades suuremate objektide digitaliseerimist. Need parameetrid lihtsustavad nii väikeste detailide kui ka keerukamate struktuuride skaneerimist.

Täiustatud laserprojektsioonisüsteem suudab efektiivselt jäädvustada paljusid pindasid, mis traditsiooniliselt 3D-skaneerimisel probleeme tekitavad. POP 4 käsitleb hästi tumedaid objekte, mehhaanilisi osi ja paljusid läikivaid materjale ilma matteeriva spreita. Läbipaistvate või väga peegeldavate pindade puhul soovitab tootja siiski kasutada spetsiaalset skaneerimisspreid parima tulemuse saavutamiseks.

Skanner võimaldab välitingimustes töötamist kuni 100,000 lux valgustugevuses. VCSEL mode on loodud vähendama ümbritseva valguse mõju skaneerimisprotsessile, võimaldades töötada ka tugeva päikesevalguse all. Arvesta siiski, et nimetatud vastupidavus kehtib kuni 100,000 lux; see ei tähenda, et seade töötab igasugustes valgustingimustes. Täpsemaks tööks väga eredates oludes on võimalik kasutada valikulist Outdoor Blue Filteri, mis võimaldab sooritada detailseid laser skaneeringuid ka väga heledas keskkonnas.

POP 4 lubab kohandada töödistantsi vastavalt ülesandele. Multi-line laser režiimis on skaneerimine võimalik kauguselt 200–400 mm, mis lihtsustab peensuse jäädvustamist. Full-Field HD ja Hybrid HD töötavad vahemikus 250–500 mm. Kõige suurema töödistantsi pakub VCSEL tehnoloogia, mis võimaldab skaneerida 300–800 mm kauguselt, muutes suuremate objektide ja inimfiguuride digitaliseerimise lihtsamaks.

Seade tarnitakse koos Revo Scan 6 tarkvaraga, mis võimaldab mudeleid jäädvustada, töödelda ja eksportida populaarsetesse formaatidesse, mida kasutavad professionaalsed rakendused. Tugi formaatidele STL, OBJ, PLY, FBX, GLTF, 3MF, ASC ja SPLAT tagab lihtsa integreerimise skaneeritud andmete viimiseks CAD-programmidesse, disainikeskkondadesse ja 3D-printimiseks ettevalmistamise tööriistadesse. Tänu kõrgele täpsusele ja mitmekülgsusele kasutatakse POP 4 mudelite reverse engineeringuks, tootedisainiks, kvaliteedikontrolliks, animatsiooniks, digisisu loomiseks ja ajalooliste mälestiste dokumenteerimiseks.

• Revopoint POP 4 3D Scanner

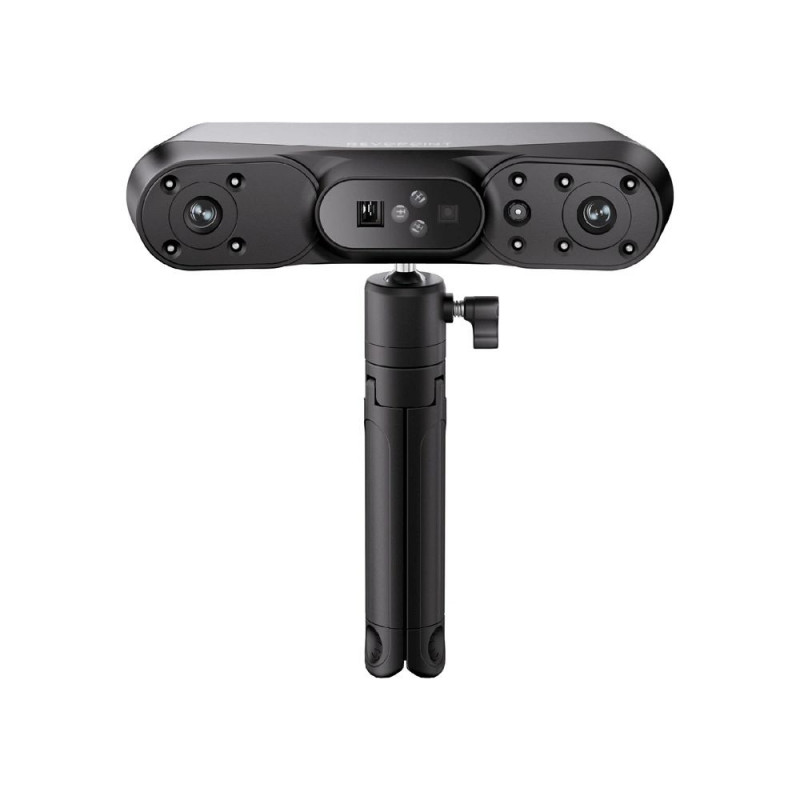

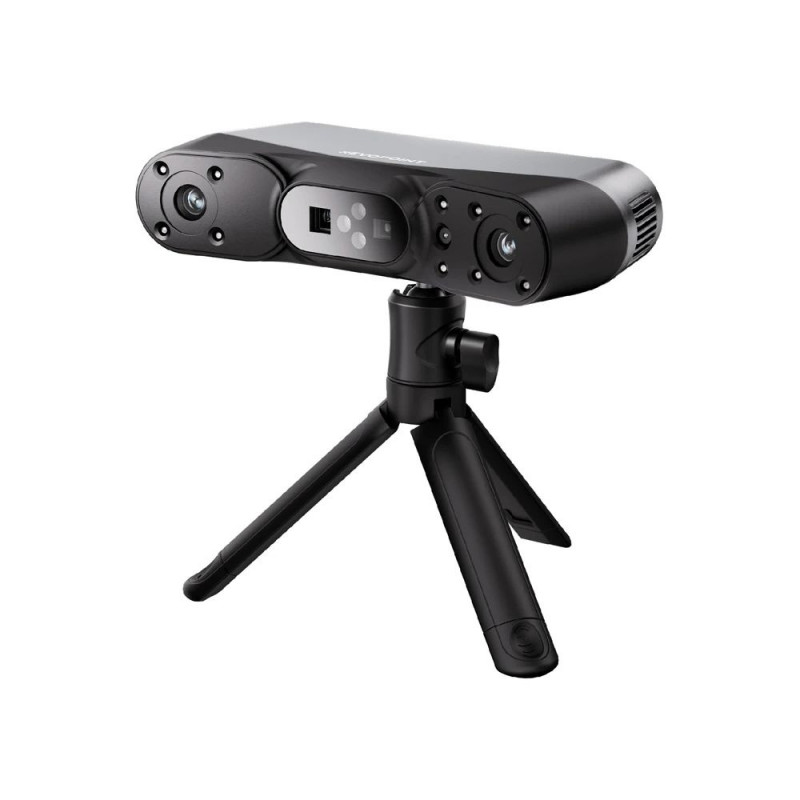

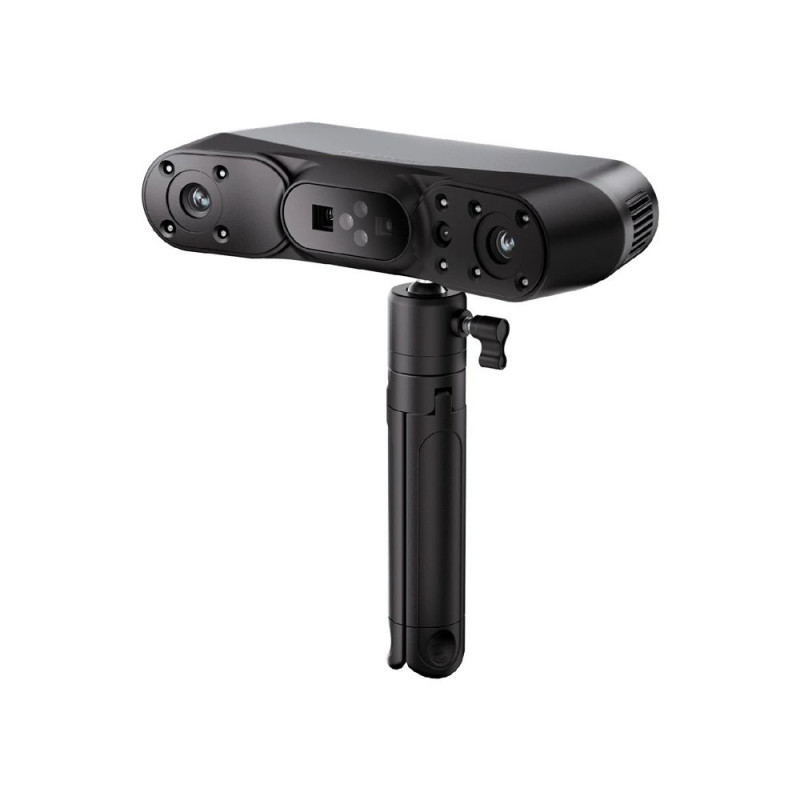

• Statiiv (Tripod)
• 2 m USB Type-C to Type-C cable
• Mini pöördlauake (Mini turntable)
• Kalibreerimisplaat (Calibration plate)
• Peegeldavad märgised x 200 (Reflective markers x 200)

• Tootja: Revopoint
• Model: POP 4
• Skaneerimistehnoloogiad: Blue multi-line laser, Full-Field Structured Light (infrared), VCSEL Structured Light
• Ühe lasermõõtmise täpsus: up to 0.03 mm
• Ühe Full-Field mõõtmise täpsus: up to 0.08 mm
• VCSEL ühe mõõtmise täpsus: up to 0.10 mm (300–500 mm), up to 0.20 mm (500–800 mm)
• Volumetriline täpsus: 0.03 mm + 0.05 mm × L(m)
• Töövahemik laserrežiimis: 200–400 mm
• Töövahemik Full-Field HD / Hybrid HD: 250–500 mm
• Töövahemik VCSEL: 300–800 mm
• Skaneeritava objekti minimaalne suurus: 10 × 10 × 10 mm
• Skaneeritava objekti maksimaalne suurus: 2 × 2 × 2 m
• Laser skaneerimise kiirus: up to 105 fps
• Full-Field skaneerimise kiirus: 15–20 fps
• VCSEL skaneerimise kiirus: 20–30 fps
• Maksimaalne laserpunktide arv: up to 2,000,000 points/s
• Maksimaalne Full-Field punktide arv: up to 5,000,000 points/s
• RGB kaamera: 1.3 MP
• Värviskaneerimine: Yes
• Välitingimuste töövalgustus - VCSEL: up to 100,000 lux
• Välitingimuste töövalgustus - laser: up to 50,000 lux (up to 100,000 lux with Outdoor Blue Filter)
• Ühenduvus: Wi-Fi 6, Bluetooth 4.1, USB-C 3.0
• Toetatavad süsteemid: Windows 10/11, macOS 11 or later, Android 9.0 or later, iOS 14 or later
• Eksportvormingud: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX, SPLAT
• Kaal: 286 g
• Mõõtmed: 160 × 30 × 72 mm
• Toiteallikas: DC 5 V / 2 A
