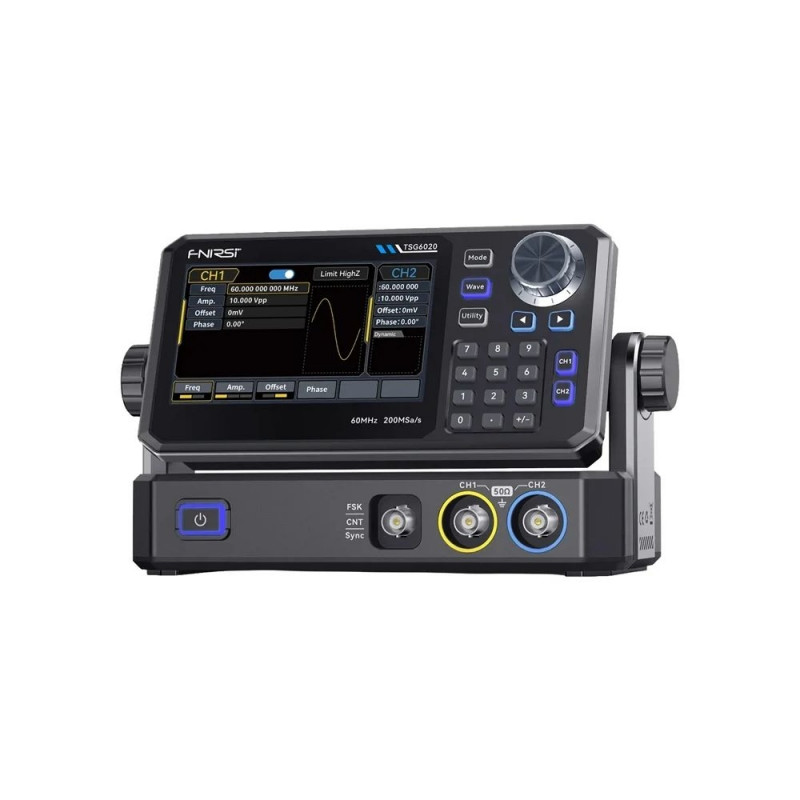

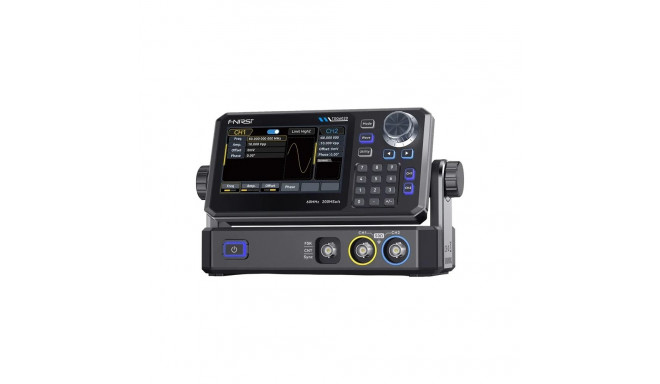

FNIRSI TSG6020 Function Generator

295,99 €

Järelmaksuga ostes alates 10,09 € kuus

Ava järelmaksukalkulaator

Photopointi järelmaksu kalkulaator

Järelmaksuga ostmiseks lisa tooted ostukorvi ja vali seal makseviisiks järelmaks

Põhiinfo

FNIRSI TSG6020 funktsioonigeneraator Täpne signaaligeneratsioon, mitmekülgsed seadistusvõimalused ja täiustatud mõõtefunktsioonid muudavad FNIRSI TSG6020 ideaalseks kasutamiseks laborites, hooldustöödel ja elektroonikalülituste projekteerimisel. Kahe
Lisa ostukorvi

Tarneaeg 4-7 tööpäeva

See toode tuuakse sulle tasuta koju kätte

14 14 päeva tagastusõigus internetist ostmisel

FNIRSI TSG6020 funktsioonigeneraator

Täpne signaaligeneratsioon, mitmekülgsed seadistusvõimalused ja täiustatud mõõtefunktsioonid muudavad FNIRSI TSG6020 ideaalseks kasutamiseks laborites, hooldustöödel ja elektroonikalülituste projekteerimisel. Kahe kanaliga konstruktsioon, kuni 60 mHz väljundsagedus ning 200 MSa/s diskreetimissagedus 14-bitise eraldusvõimega tagavad lainekujude täpse taasesituse ja suure töökindluse. Funktsioonigeneraator toetab mitmesuguseid modulatsioonitüüpe, võimaldab luua oma suvalisi lainekujusid ning pakub sageduse pühkimise funktsiooni ja sisseehitatud sagedusloendurit. Intuitiivne puuteekraan, salvestatud seadete kiire avamine ja vastupidav konstruktsioon tagavad mugava kasutamise ka intensiivse ja pikaajalise töö ajal.


Kvaliteetsed genereeritud signaalid

FNIRSI TSG6020 on varustatud kahe sõltumatu väljundkanaliga, mis võimaldavad genereerida korraga kahte erinevat signaali ning teha mugavalt keerukamaid teste ja analüüse. Funktsioonigeneraator pakub kuni 60 mHz väljundsagedust ning 200 MSa/s diskreetimissagedus ja 14-bitine vertikaalne eraldusvõime tagavad lainekujude väga täpse taasesituse minimaalse moonutusega. Väljundpinge vahemik on optimeeritud erinevate koormuskonfiguratsioonide jaoks: 2 mVpp kuni 20 Vpp suure impedantsi korral sagedustel alla 10 mHz, 2 mVpp kuni 10 Vpp sagedustel üle 10 mHz ning 1 mVpp kuni 10 Vpp ja 1 mVpp kuni 5 Vpp 50 Ω koormuse korral. See paindlikkus võimaldab kasutada seadet paljudes nõudlikes labori- ja projekteerimisrakendustes.


Standardlainekujud ja täiustatud modulatsioonid

Funktsioonigeneraator toetab kõiki tavapäraselt kasutatavaid lainekujusid, nagu siinus, ristkülik, saehammas, impulss, müra ja alalispinge. Lisaks eelseadistatud lainekujudele võimaldab see taasesitada enda loodud suvalisi lainekujusid punkt-punktilt meetodil, säilitades kõik lainekuju üksikasjad. VeriPoint-tehnoloogia kasutab diskreetimissagedust vahemikus 1 µSa/s kuni 200 MSa/s ning väga väikest, alla 200 ps suurust värinat, tagades ka kõige keerukamate signaalikujude täpse taasesituse. Seade toetab ka kuut modulatsioonitüüpi (AM, FM, PM, FSK, ASK ja PSK), mistõttu sobib see ideaalselt digitaalsideahelate ja raadiosüsteemide testimiseks.


Veelgi suurem täpsus

ZeroSurge-tehnoloogia vähendab märkimisväärselt ristküliku-, impulss- ja saehammas-signaalide ülevõnkumist. Ülevõnkumine ei ületa 1% ning tõusu- ja langusajad on maksimaalselt 13,5 ns, mille tulemuseks on teravad servad ja genereeritud lainekujude väga suur täpsus. Funktsioonigeneraator on varustatud ka seitsmekohalise sagedusloenduriga, mis mõõdab TTL-taseme signaalide sagedust, perioodi ja täitetegurit vahemikus 100 mHz kuni 100 mHz täpsusega ±51 ppm. Kõrget signaalikvaliteeti kinnitavad ka sellised näitajad nagu madal faasimüra tase kuni -125 dBc/Hz sagedusel 10 mHz (10 kHz nihkega) ning harmoonmoonutus alla -40 dBc vahemikus 30 kuni 60 mHz.


Sageduse pühkimine ja mugav kasutamine

FNIRSI TSG6020 võimaldab sagedust pühkida nii lineaarses kui ka logaritmilises režiimis. Pühkimisaega saab reguleerida vahemikus 1 ms kuni 500 s täpsusega ±0,1%, mis hõlbustab muu hulgas filtrite omaduste analüüsimist ja erinevate elektroonikalülituste reaktsiooni testimist. Kasutamist lihtsustab 4,3-tolline värviline TFT-LCD-puuteekraan, mis töötab koos traditsiooniliste füüsiliste nuppudega. Ekraanil kuvatakse genereeritava lainekuju reaalajas eelvaade ja olulised tööparameetrid, mis võimaldab seadeid kiiresti kontrollida ja vajalikke muudatusi teha.


Stabiilne töö ka pikaajaliste testide ajal

Funktsioonigeneraator on loodud usaldusväärseks kasutamiseks intensiivse töö korral. Tõhusat soojuse hajutamist tagab alumiiniumist jahutusradiaator koos vaikse ventilaatoriga, mis hoiab komponentide temperatuuri sobival tasemel ka mitmetunnise töö ajal. Konstruktsioon sisaldab ka väljundkanalite kaitset, isolatsiooni ja maanduskaitset, samas kui TTL-ühilduv sünkroonimisväljund parandab teiste mõõteseadmetega integreerimise võimalusi. Mittevolatiilne mälu võimaldab salvestada kuni 24 kohandatud suvalist lainekuju, mida saab kohe avada ilma seadistusi uuesti konfigureerimata. Funktsioonigeneraator toetab ka mitut töörežiimi, sealhulgas pidevat, väravaga juhitavat, modulatsiooni- ja pühkimisrežiimi, pakkudes suurt paindlikkust ka keerukate katsestendide seadistamisel.


Komplekti kuulub
  • funktsioonigeneraator
  • laadimisadapter
  • Type-C laadimiskaabel
  • andmekaabel
  • mõõtejuhe
  • krokodilliklambrid
  • kasutusjuhend
Tootja FNIRSI
Mudel TSG6020
Maksimaalne väljundsagedus 60 mHz
Diskreetimissagedus 200 MSa/s
Vertikaalne eraldusvõime 14 bits
Kanaleid 2
Maksimaalne väljundamplituud 20 Vpp (<10 mHz) / 10 Vpp (>10 mHz)
Siinuslaine sagedus 1 µHz–60 MHz
Ristküliklaine sagedus 1 µHz–24 MHz
Impulsslaine sagedus 1 µHz–24 MHz
Modulatsioonitüübid AM, FM, PM, FSK, ASK, PSK
Pühkimisrežiimid Lineaarne pühkimine, logaritmiline pühkimine
Sisseehitatud sagedusloendur 7-digit
Ekraan 4.3” TFT LCD, 480 x 272
KAMPAANIA (1.-31.08.2026): Inbank järelmaksu abiga ostes saad toote kohe kätte, aga maksma hakkad alles detsembris! Rohkem infot ››

Mõõtmed ja kaalud

Brutokaal
1.31 kg
Pakendi laius
15.5 cm
Pakendi kõrgus
13.5 cm
Pakendi pikkus
21.5 cm

Toote koodid

EAN
5905156108189
Tootja kood
TSG6020
